BOOST电路

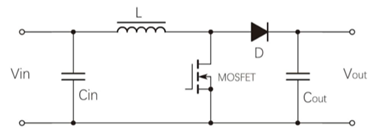

Boost电路，又称降压电路，其基本拓扑如下图所示

PWM控制MOS导通时，L充电，电压左正右负；PWM控制MOS关断时，电感阻止电流变小，产生右正左负的电压，叠加Vin，输出高于Vin的电压。

BOOST电路工作模式

电感电流连续模式（CCM）：在开关管一个开关周期内，电感电流始终大于零。当开关管导通时，电感储能，二极管截止；当开关管关断时，电感释放能量，通过二极管向负载和电容供电。

电感电流断续模式（DCM）：在开关管关断期间，电感电流会下降到零，之后二极管截止，直到下一个开关周期开始。

临界连续模式（BCM）：是 CCM 和 DCM 的过渡状态，在开关管关断结束时，电感电流刚好下降到零。
