1.电阻基础介绍

电阻类型，不同电阻有什么优缺点，封装，不同封装的功率

色环电阻

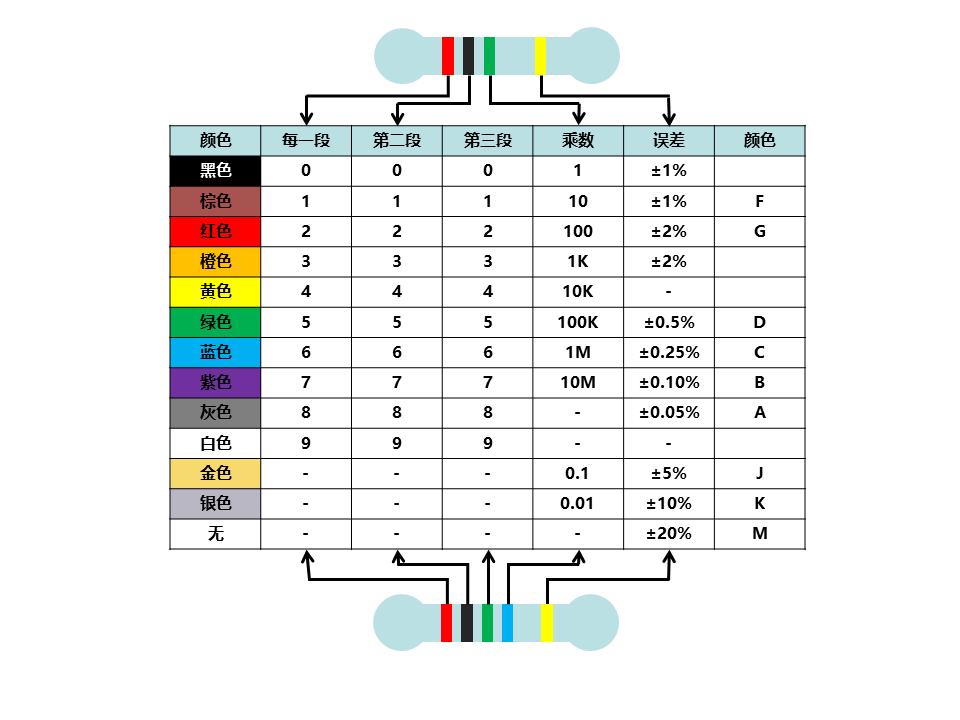

色环电阻是在电阻器的表面涂上不同颜色的环，以便于识别其阻值。常见的色环电阻有四环、五环和六环电阻。每个环的颜色代表不同的数字或误差值，用户可以通过颜色编码来快速读取电阻值（色环法）。

四环电阻前二环为数字，第三环表示阻值倍乘的数，最后一环为误差；五环电阻前三环为数字，第四环表示阻值倍乘的数，最后一环为误差。误差通常也是金、银和棕三种颜色（金的误差：5%，银的误差：10%，棕色的误差：1%，无色的误差：20%，很少用的绿色表示误差：0.5%）。

色环电阻的基本单位有：欧姆（Ω）、千欧（KΩ）、兆欧（MΩ）。1兆欧（MΩ）=1000千欧（KΩ）=1000000欧（Ω）。

四色环电阻：读法示例：
1、红，黄，棕，金 24*10=240 $\Omega$ ，金误差为5%
  2、绿，红，黄，银 52*10000=520 $K\Omega$ ，银误差为10%
五色环电阻：一般五环电阻是相对较精密的电阻，读法示例：
  1、红，红，黑，黑，棕 220*1=220 $\Omega$ 误差为1%
  2、紫，红，棕，红，绿 521*100=52.1 $K\Omega$ 误差为0.5%
六色环电阻：就是指用六色环表示阻值的电阻，六色环电阻前五色环与五色环电阻表示方法一样，第六色环表示该电阻的温度系数。只在有特定要求的场合下的电子产品才会使用，一般使用非常少。

贴片电阻

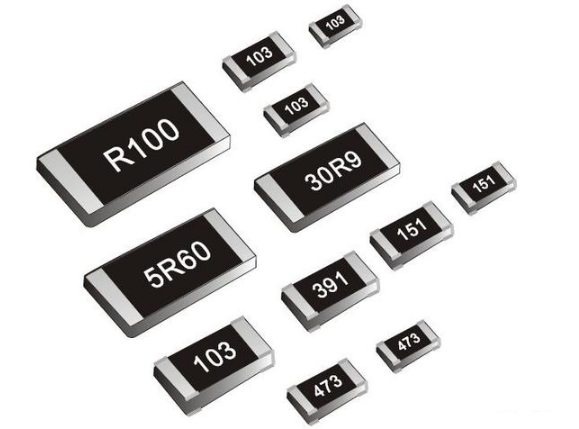

贴片电阻(SMD Resistor)又名片式固定电阻器(Chip Fixed Resistor)。耐潮湿和高温，温度系数小。可大大节约电路空间成本，使设计更精细化。

常用封装：0201、0402、0603、0805。

读数：前两个数字定义了电阻的值，第三位也是最后一位数字代表大于10欧姆的电阻值的乘数。当一个SMD电阻低于10欧姆时，”R “字母用来定义小数点的位置。例如，一个8R3的贴片电阻定义了 “8.3 $\Omega$ “的电阻值。

与色码系统的乘数不同，贴片电阻乘数表示该数字的十次方。例如，一个273的电阻，表示的是27×10^3 $\Omega$ =27 $K\Omega$ 。

水泥电阻

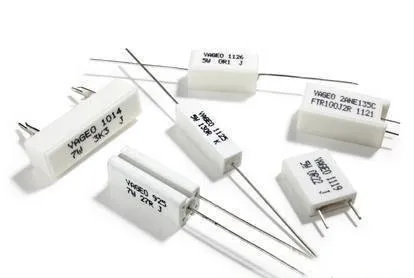

水泥电阻器，从字面理解就是用水泥灌封的电阻器，其实罐封的材料并不是传统水泥，而是一种绝缘硅化物。将电阻线绕在无碱性耐热瓷件上，外面加上耐热、耐湿及耐腐蚀材料保护固定，并把线绕电阻体放入方形瓷器框内，用特殊无燃性耐热硅化物电阻水泥充填密封而成。水泥电阻器有普通水泥电阻器和水泥线绕电阻器两类。

水泥电阻器是线绕电阻器的一种，它属于功率较大的电阻，能够允许较大电流的通过。它的作用和一般电阻一样，只是可以用在电流大的场合，比如和电动机串联，限制电动机的启动电流，阻值一般不大。水泥电阻器具有外形尺寸较大、耐震、耐湿、耐热及良好散热、低价格等特性，广泛应用于电源适配器、音响设备、音响分频器、仪器、仪表、电视机、汽车等设备中。

水泥电阻通常用于功率大，电流大的场合，有2W，3W，5W，10W甚至更大的功率，像空调，电视机，等功率在百瓦级以上的电器中，基本上都会用到水泥电阻。

水泥电阻缺点：体积大，使用时发热量高，容易散发，精密度往往不能满足使用要求，稳定性等。对要求大功率，小体积电阻，或精密度高，散热快的时候，水泥电阻可以使用JEPSUN功率电阻进行替换，3W，20W，30W，50W，100W，甚至以上功率都可以达到，采用TO-220，TO-247封装，精确度高，稳定性强，散热快。水泥电阻外壳一般采用陶瓷制成，其主要成分为：氧化铝 Al2O3，俗称刚玉瓷，具有散热快，强度高的特点。

热敏电阻

热敏电阻器是一种传感器电阻，其典型特点是其电阻值随着温度的变化而变化，即不同的温度下其电阻值不同。按照温度系数不同分为：1.正温度系数热敏电阻器（PTC thermistor，即 Positive Temperature Coefficient thermistor）2.负温度系数热敏电阻器（NTC thermistor，即 Negative Temperature Coefficient thermistor）。通常简称为PTC和NTC热敏电阻。温度越高PTC的电阻值越大，而NTC电阻值越低。它们同属于半导体器件。
